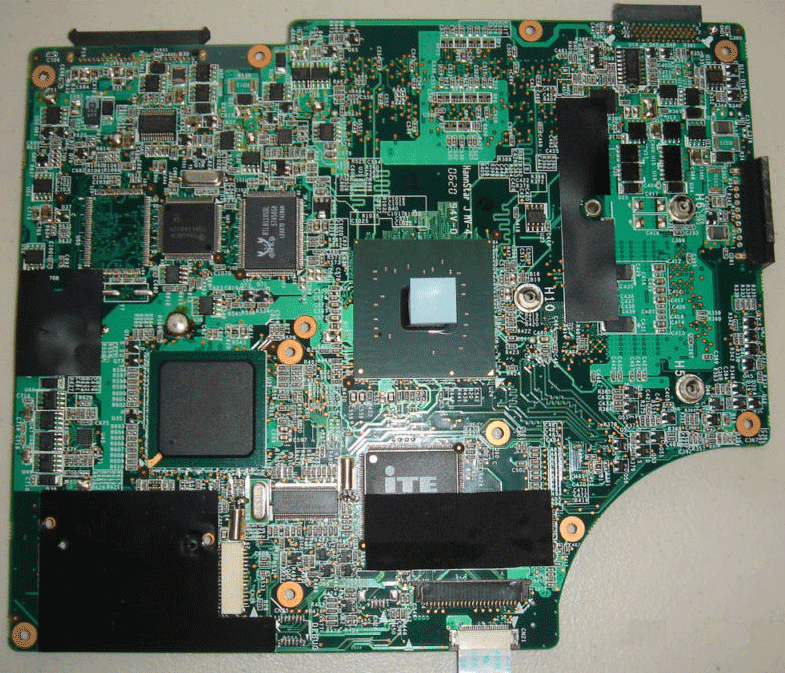

Alienware Area-51 m5500i-R3, Laptop Motherboard Schematic diagram
Click on picture to enlarge |

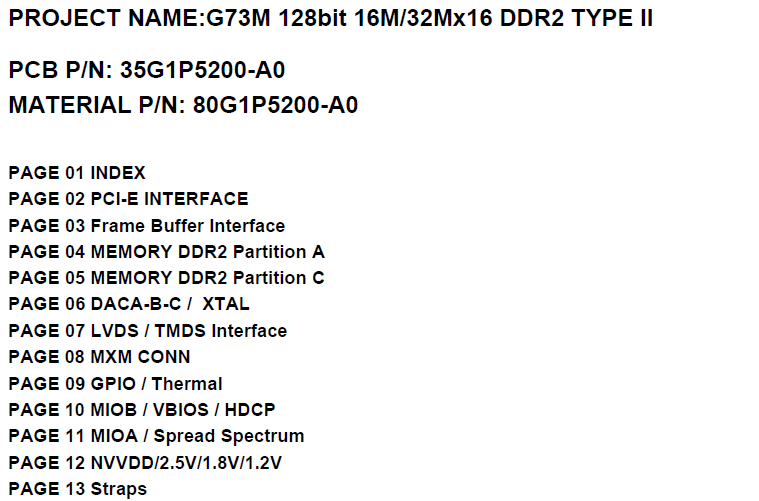

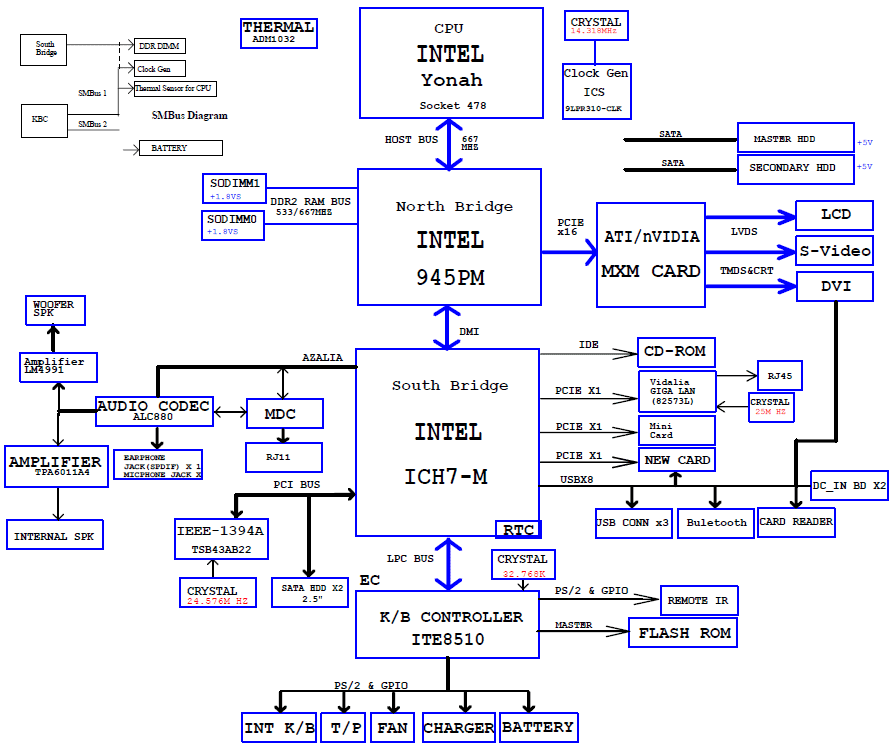

Included: * Power Block Diagram ** Power Sequence Diagram *** VGA Card schematic diagram (G73M 128bit 16M/32Mx16 DDR2 TYPE II, 35G1P5200-A0) CPU : Intel Yonah Clock Generator : 9LPR310-CLK Chipset : Intel 945PM // ICH7-M Video: MXM VGA Card Audio : ALC880 + TPA6011A4 + LM4991 KBC(Embeded Controller),SIO :ITE8510 LAN Controller :82573L (RTL8110SB(L)) Card Bus, etc. :TSB43AB22 RAID Controller : VT6421 <Power System> ISL6262 OZ813 OZ818 RT9173B MAX1902 TL594 File type : PDF Language : English |
---|
