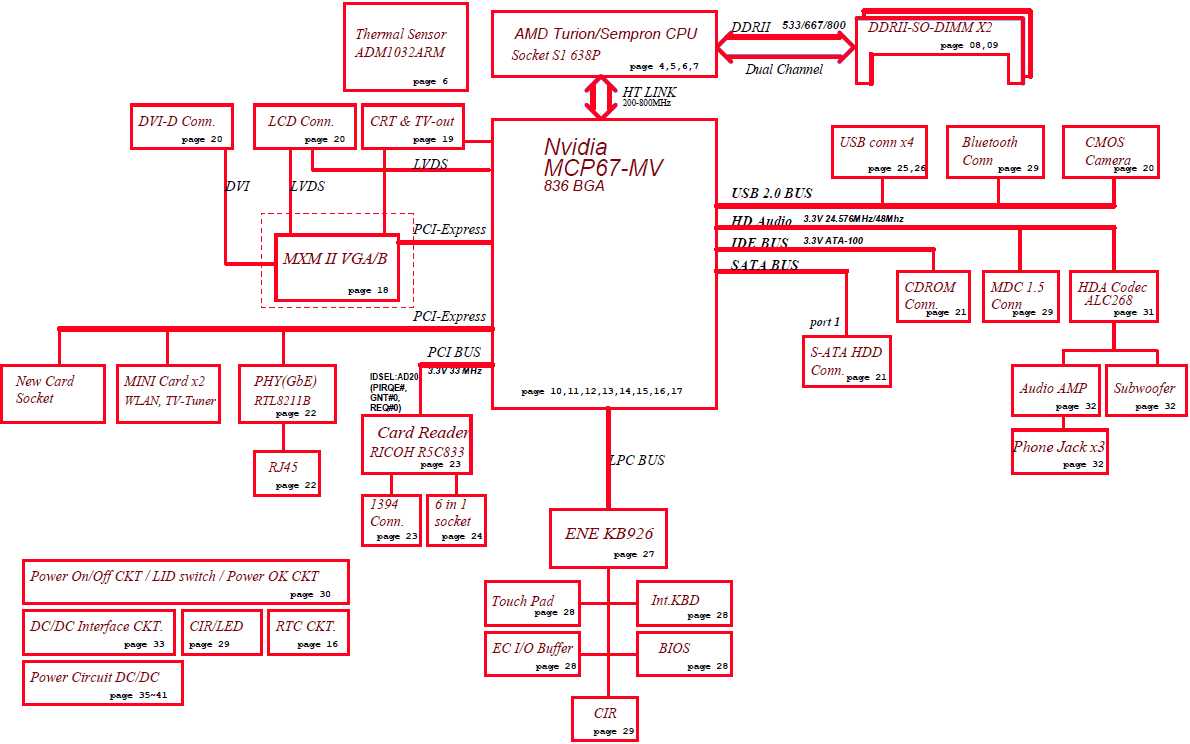

Acer Aspire 5520G, Motherboard schematic diagram Schematic diagram
Click on picture to enlarge |
Major components CPU :AMD Turion/Sempron North Bridge :Nvidia MCP67-MV South Bridge :Nvidia MCP67-MV VGA :UMA MXM II VGA/B Clock Generator : Thermal Sensor :ADM1032ARM Audio Codec :ALC268 Audio Amplifier :APA2057RI KBC(Embeded Controller),SIO :ENE KB926 LAN Controller :RTL8211B CardBUS/1394/Cardreader Contr.: <Power System> MAX8774GTL+ SC413TSTRT RT9173DPSP CM8562IS ISL6251AHAZ Total Pages : 42 File tipe : PDF Language : English |
---|
