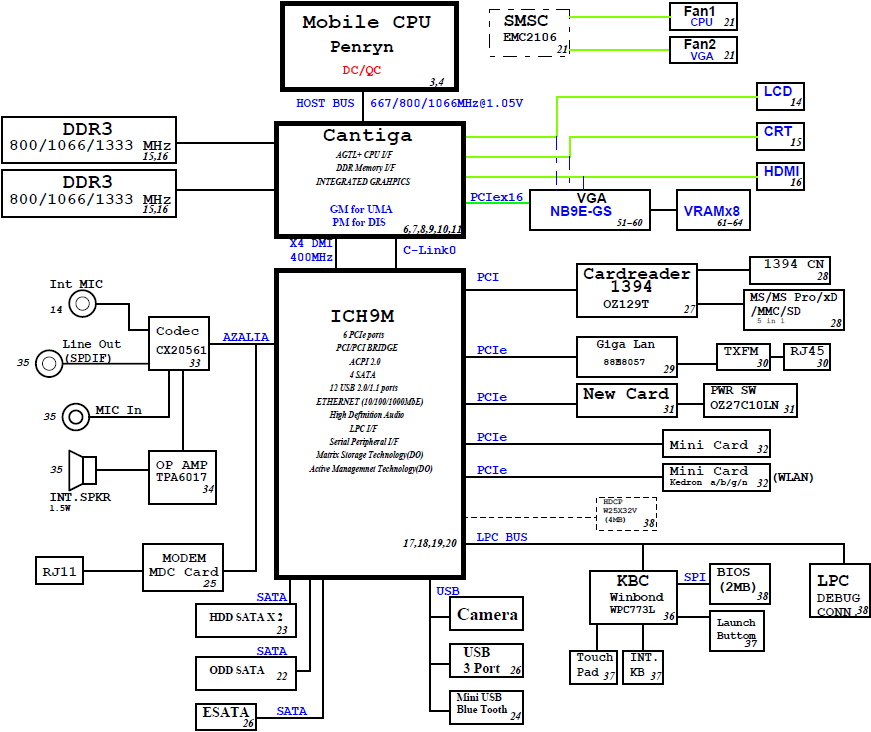

Gateway P-78 Series P-7805u FX, Motherboard Schematic diagram
Click on picture to enlarge |
Major components CPU :Intel Penryn Thermal Sensor :EMC2106 Chipset :Intel Cantiga GM/PM // ICH9M Viadeo:UMA / NB9E-GS Clock Generator :ICS9LPRS365BKLFT-GP Audio Codec :CX20561 Audio Amplifier :TPA6017 KBC(Embeded Controller),SIO :WPC773L LAN Controller :88E8057 Card BUS etc. .... :OZ129T <Power System> TPS51125 TPS51116 ISL6244 RT8202 APL5912 MAX8731 ADP3207A VGA Core ISL6263 Total Pages : 64 File type : PDF Language : English |
---|
