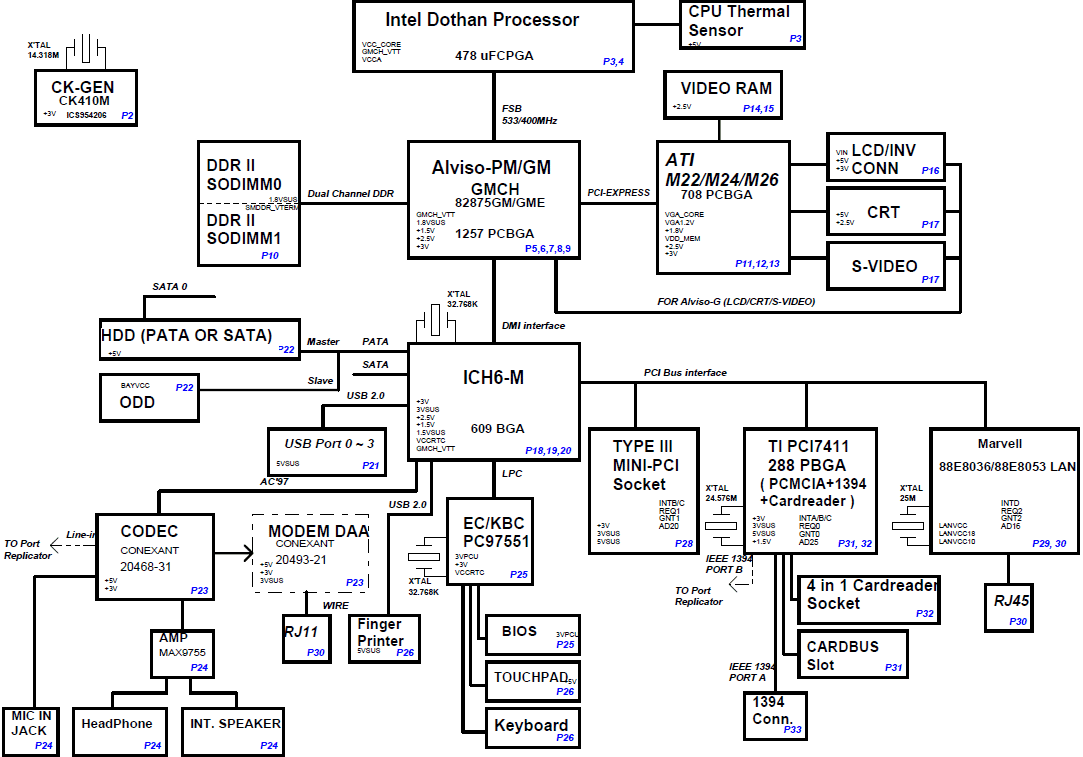

Gateway NX Series NX500X w/S-Video, Motherboard schematic diagram Schematic diagram
Click on picture to enlarge |
Major components CPU :Intel Dothan Thermal Sensor :MAX6648M Chipset :Intel Alviso-PM/GM // ICH6-M Video :UMA / DIS : M22/M24/M26 Clock Generator :ICS954206 Audio Codec :CONEXANT 20468-31 Audio Amplifier :MAX9755 KBC(Embeded Controller),SIO :PC97551 LAN Controller :88E8036/88E8053 Card BUS,IEEE_1394,etc ..... :TI PCI7411 <Power System> MAX1907 MAX1999 SC1470 SC1470 MAX1845 Total Pages : 40 File type : PDF Language : English |
---|
