Lenovo 700 series laptops (IdeaPad) 720-15IKB (Type 81C7) Laptop (ideaPad), Motherboard Schematic diagram
Click on picture to enlarge |

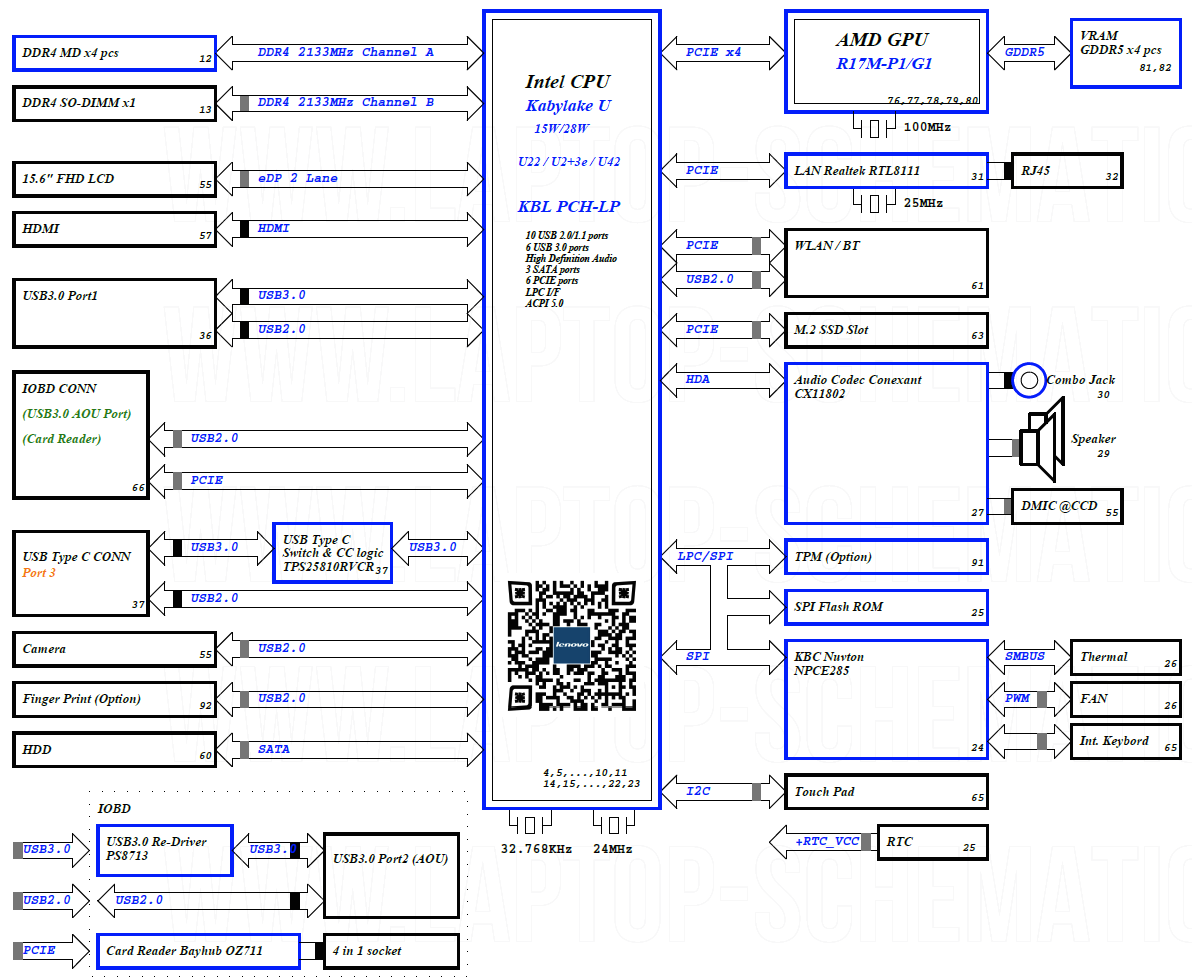

What's included: - 2 Schematic diagrams for motherboard (Rev: 1 & 1M) - Additional schematic diagram for I/O Board Major components: CPU/HUB/RAM : Intel Kabylake-U U22/U2+3e/U42 / DDR4 GPU/VRAM : UMA or DIS (AMD R17M-P1/G1 + GDDR5) EC : Nuvoton NPCE285 Audio : CX11802 Card Reasder: OZ711 USB : TPS25810RVCR37, PS8713 SPI Flash: : W25Q64JVSSIQ LAN : RTL8111 Power: HPA02224RGRR RT6575DGQW ISL95829AHRTZ AOZ5049QI ISL6208BCRZ RT8231AGQW RT8237CZQW APE8939GN3 TPS22961DNYT RT9025-25ZSP AOZ1335DI ISL6277AHRZ ISL6208BCRZ AOZ2260QI APL5930KAI File type : PDF (Searchable) Language : English |
---|
