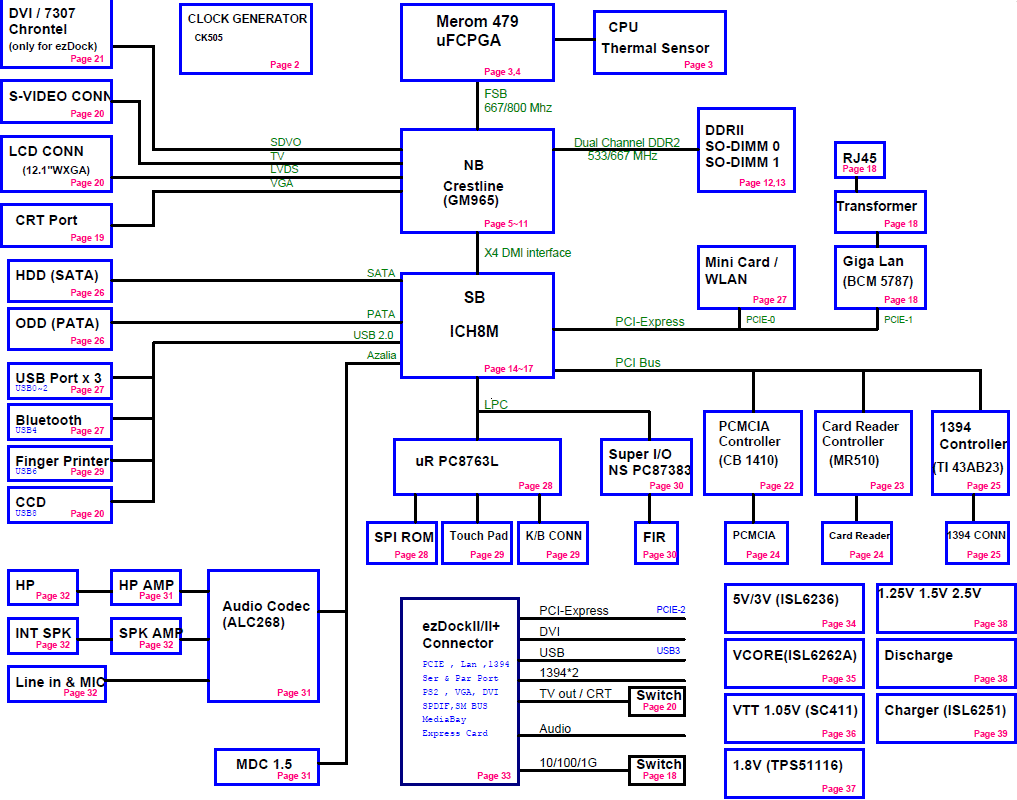

Acer TravelMate 6252, Motherboard schematic diagram Schematic diagram
Click on picture to enlarge |
Major components CPU :Intel Merom North Bridge :Crestline (GM965) South Bridge :ICH8M VGA :UMA Clock Generator :ICS9LPRS365AGLFT (SLG8SP512T) Thermal Sensor :MAX6657 Audio Codec :ALC268 Audio Amplifier :G1412,G1441 KBC(Embeded Controller),SIO :WPC8763LDG,PC87383 LAN Controller :BCM5787M CardBUS/1394/Cardreader Contr.:CB1410,MR510,TSB43AB23 <Power System> ISL6236 ISL6262A SC411MLTRT TPS51116 ISL6251A Total Pages : 47 File tipe : PDF Language : English |
---|
