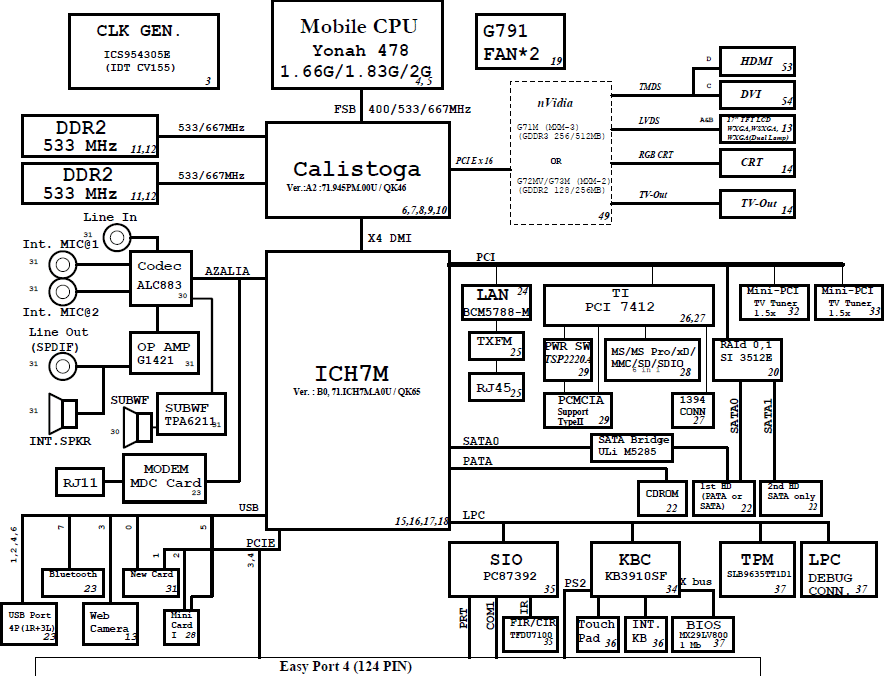

Acer Aspire 9520, Motherboard schematic diagram Schematic diagram

Click on picture to enlarge

Price: US $15.00

Major components

CPU :Intel Yonah
North Bridge :Calistoga
South Bridge :ICH7M
VGA :nVidia G71M (MXM-3) / G72MV/G73M (MXM-2)
Clock Generator :ICS954305E (IDT CV155)
Thermal Sensor :G791
Audio Codec :ALC883
Audio Amplifier :G1421,TPA6211
KBC(Embeded Controller),SIO :KB3910SF,PC87392
LAN Controller :BCM5788-M
CardBUS/RAID/Cardreader Contr.:PCI 7412, SI 3512E

<Power System>

TPS51120
MAX8743EE
TPS51100
APL5332KAC
APL5912-U
MAX8725
Max1773
ISL6262
FAN5234
APL5331KAC

Total Pages : 56
File tipe : PDF
Language : English
Updated: 09-01-2010
