Acer Aspire 5510, Motherboard schematic diagram Schematic diagram

Click on picture to enlarge

Price: US $9.75

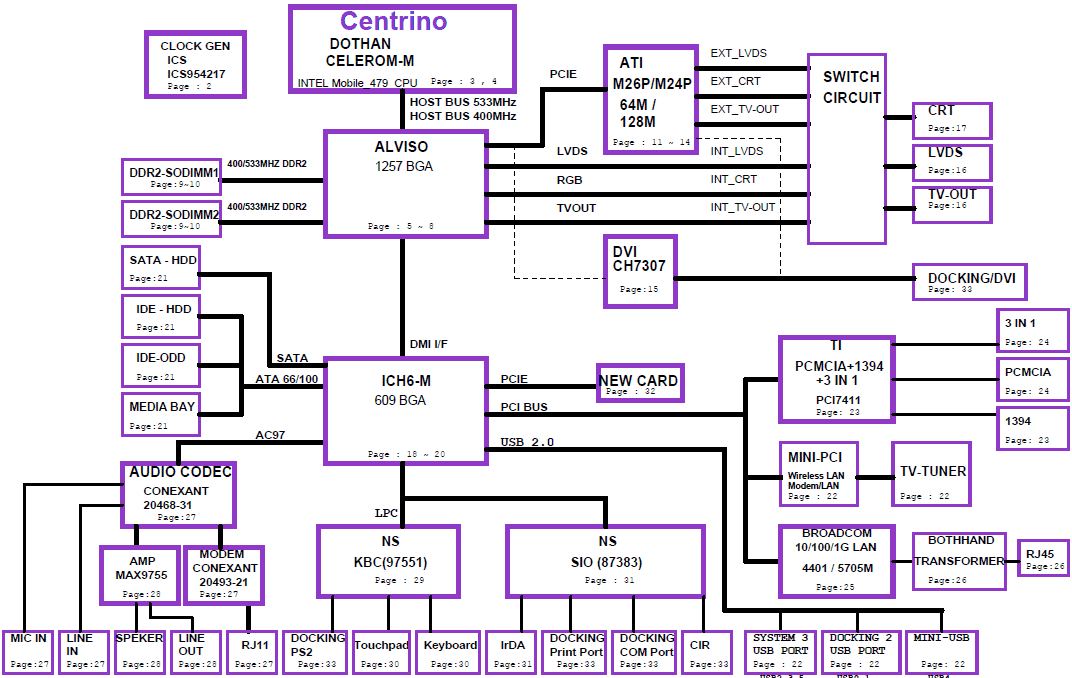

Major components

CPU :Intel Centrino DOTHAN / CELEROM-M
North Bridge :Intel ALVISO
South Bridge :Intel ICH6-M
VGA :UMA / ATI M26P_M24P
Clock Generator :ICS954217
Thermal Sensor :
Audio Codec :CONEXANT 20468-31
Audio Amplifier :MAX9755
KBC(Embeded Controller),SIO :PC97551,PC87383
LAN Controller :Broadcom 4401 / 5705M
CardBUS/1394/Cardreader Contr.:PCI7411

<Power System>

MAX1999
MAX1714A
G2996
MAX8743
MAX8527
MAX1714A
G965
MAX1772EEI
74HCT237
SN74LVC1G3157DCKR

Total Pages : 40
File tipe : PDF
Language : English
Updated: 08-01-2010
