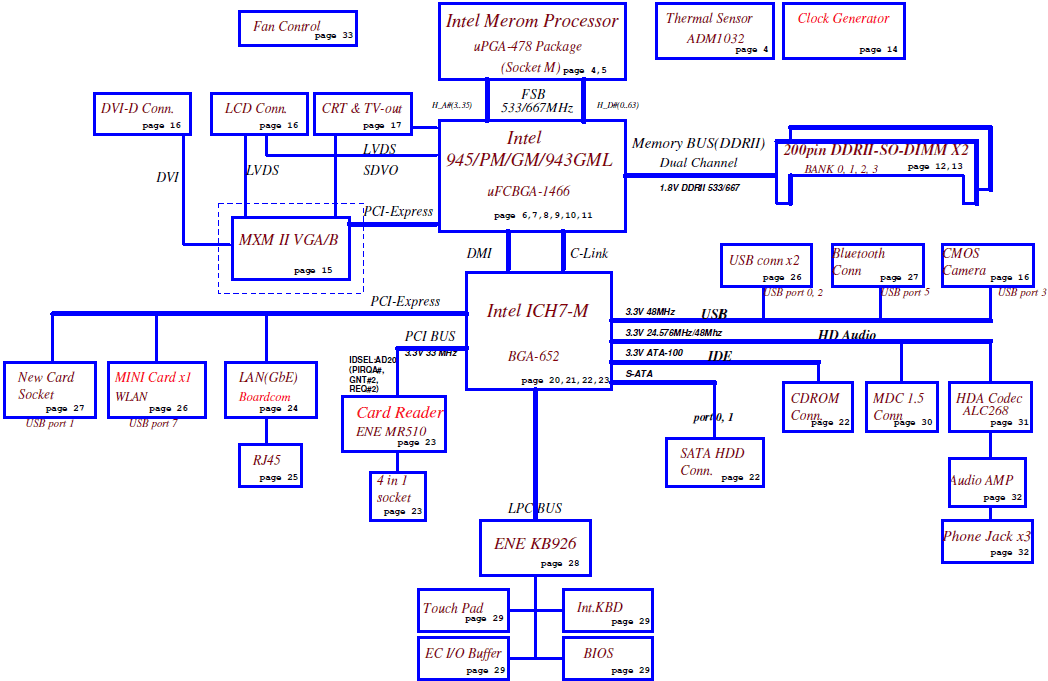

Acer Aspire 5710, Motherboard schematic diagram Schematic diagram
Click on picture to enlarge |
Major components CPU :Intel Merom North Bridge :Intel 945/PM/GM/943GML South Bridge :Intel ICH7-M VGA :UMA MXM II VGA/B Clock Generator :ICS9LPR325AKLFT Thermal Sensor :ADM1032 Audio Codec :ALC268 Audio Amplifier :APA2057RI KBC(Embeded Controller),SIO :ENE KB926 LAN Controller :BCM5787MKML CardBUS/1394/Cardreader Contr.:ENE MR510 <Power System> MAX8770GTL+ SC411MLTRT SC413TSTRT RT9173DPSP CM8562IS ISL6251AHAZ MAX8744ETJ+ Total Pages : 42 File tipe : PDF Language : English |
---|
