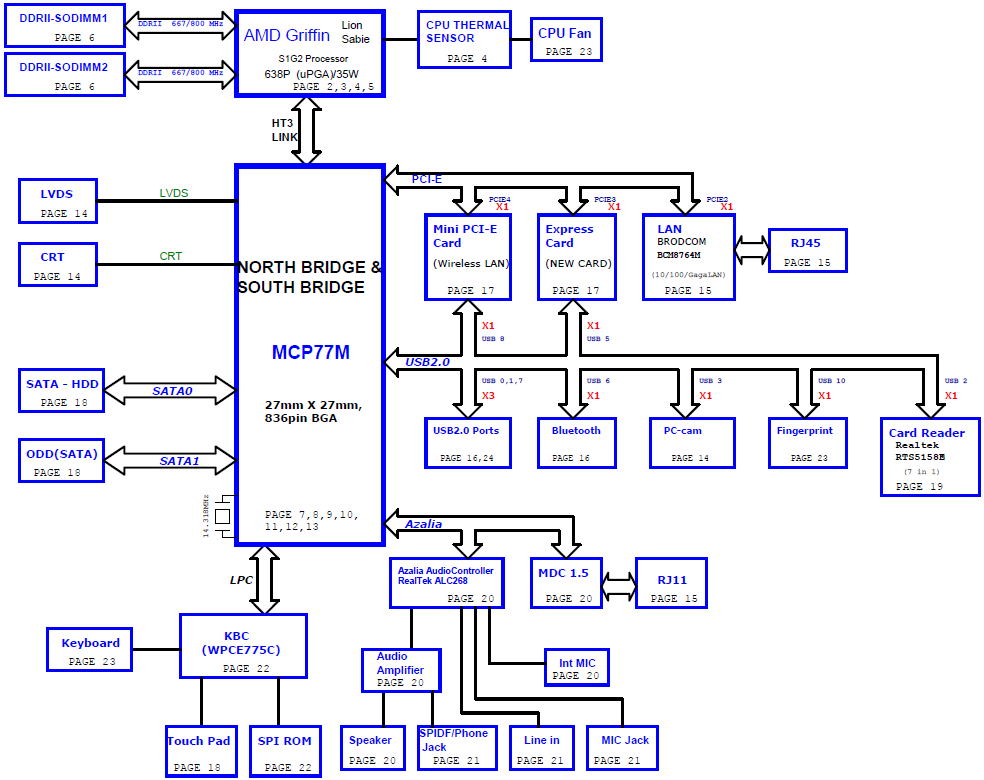

Acer Aspire 4230, Motherboard Schematic diagram

Click on picture to enlarge

Price: US $9.75

Major components

CPU :AMD Griffin S1G2
North Bridge :MCP77M
South Bridge :MCP77M
VGA :UMA
Clock Generator :
Thermal Sensor :G781
Audio Codec :RealTek ALC268
Audio Amplifier :Panasonic AN12948A
KBC(Embeded Controller),SIO :WPCE775C
LAN Controller :BCM8764M
CardBUS/1394/Cardreader Contr.:RTS5158E

<Power System>

ISL6265A
RT8202
TPS51116REGR
ISL6237
ISL6251A

Total Pages : 28
File type : PDF
Language : English
Updated: 17-02-2010
