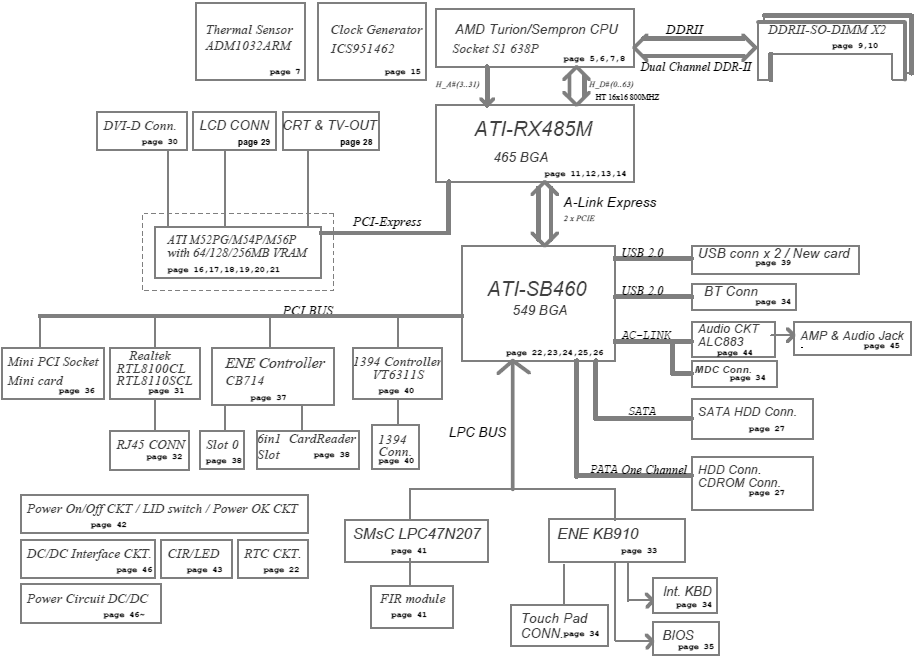

Acer Aspire 3100 (Discrete GFX), Motherboard Schematic diagram

Click on picture to enlarge

Price: US $9.75

Major components

CPU :AMD Turion/Sempron
North Bridge :ATI-RX485M
South Bridge :ATI-SB460
VGA :ATI M52PG/M54P/M56P (64/128/256MB VRAM)
Clock Generator :ICS951462
Thermal Sensor :ADM1032ARM
Audio Codec :ALC883
Audio Amplifier :APA2068KAI
KBC(Embeded Controller),SIO :ENE KB910,SMsC LPC47N207
LAN Controller :RTL8100CL (RTL8110SCL)
CardBUS/1394/Cardreader Contr.:ENE CB714,VT6311S

<Power System>

MAX8774GTL+
ISL6227CA
APL5331KAC
CM8562IS
CM8562IS
ISL6269CRZ
MAX1908ETI
MAX8734AEEI+


Total Pages : 51
File type : PDF
Language : English .,
Updated: 17-02-2010
