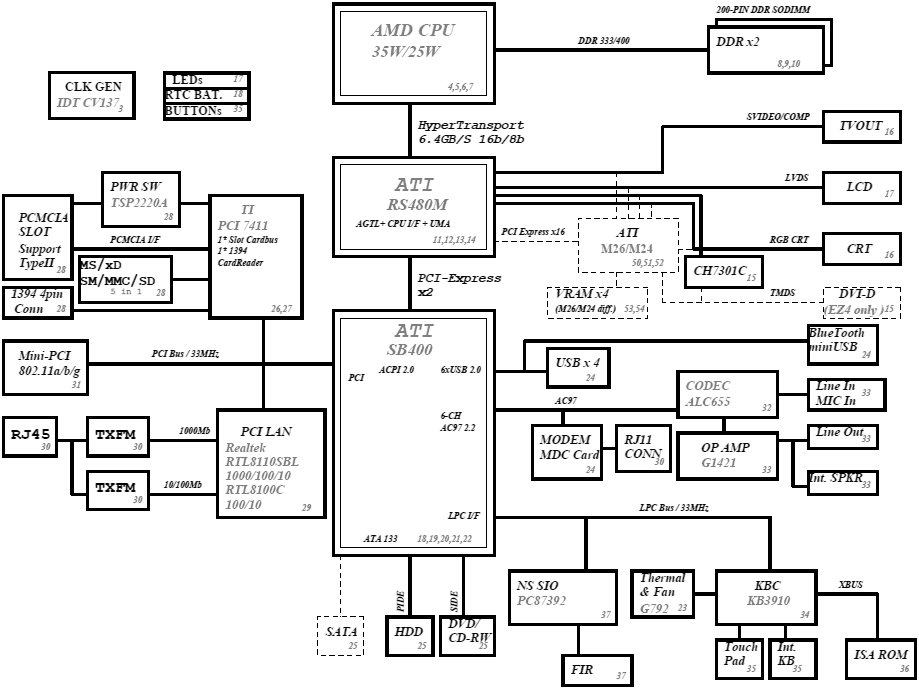

Acer TravelMate 4400, Motherboard schematic diagram Schematic diagram

Click on picture to enlarge

Price: US $9.75

Major components

CPU :AMD
North Bridge :ATI RS480M
South Bridge :ATI SB400
VGA :UMA / ATI(M26/M24)
Clock Generator :IDTCV137PAG
Thermal Sensor :
Audio Codec :ALC655
Audio Amplifier :G1421
KBC(Embeded Controller),SIO :KB3910,PC87392
LAN Controller :Realtek RTL8110SBL (RTL8100C)
CardBUS/1394/Cardreader Contr.:PCI 7411

<Power System>

MAX1544ETL
TI TPS5130
Max1999
Max8725
LP2951ACM
APL5331KAC
FAN5234

Total Pages : 58
File tipe : PDF
Language : English
Updated: 12-01-2010
