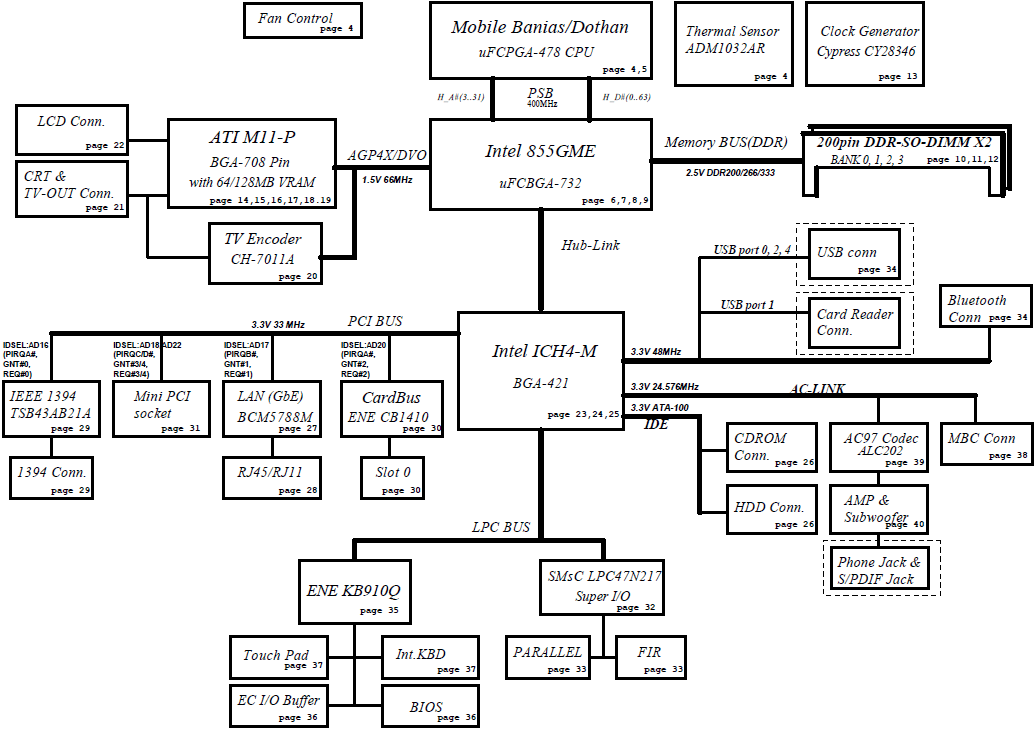

Acer Aspire 2020, Motherboard Schematic diagram
Click on picture to enlarge |
Major components CPU :Mobile Banias/Dothan North Bridge :Intel 855GME South Bridge :Intel ICH4-M VGA :ATI M11-P with 64/128MB VRAM Clock Generator :Cypress CY28346 Thermal Sensor :ADM1032AR Audio Codec :ALC202 Audio Amplifier :TPA0232PWP KBC(Embeded Controller),SIO :ENE KB910Q,SMsC LPC47N217 LAN Controller :BCM5788M CardBUS/1394/Cardreader Contr.:TSB43AB21A,ENE CB1410 <Power System> MAX1532 CM3718 NE57814 MAX1845EEI CM3718 MAX1632 MB3887 Total Pages : 101 (rev1.0+rev2.0) File type : PDF Language : English |
---|
