Asus Z9200-series Z92Vc, Motherboard Schematic diagram
Click on picture to enlarge |

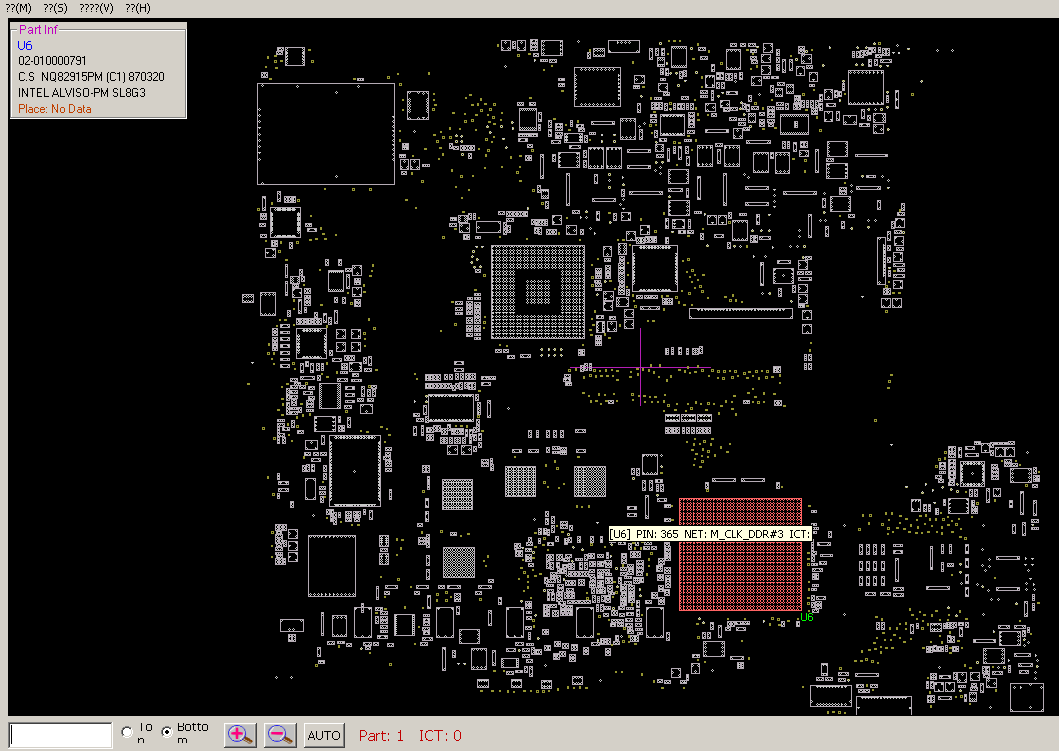

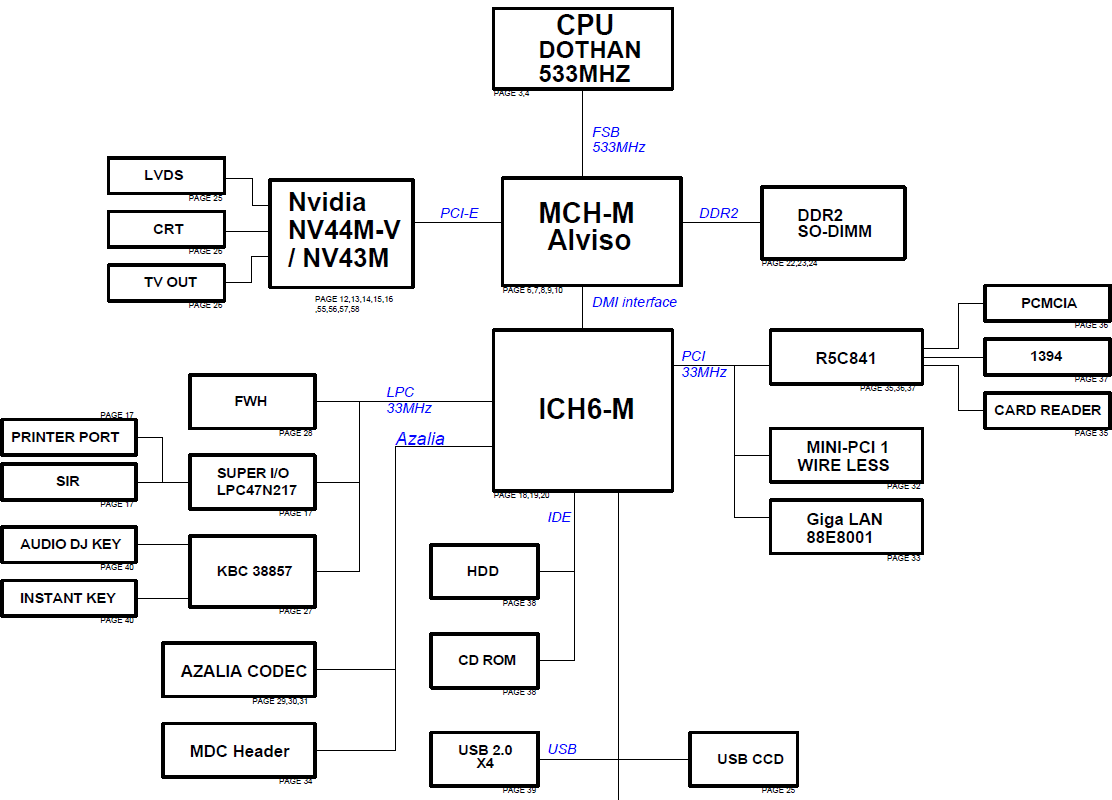

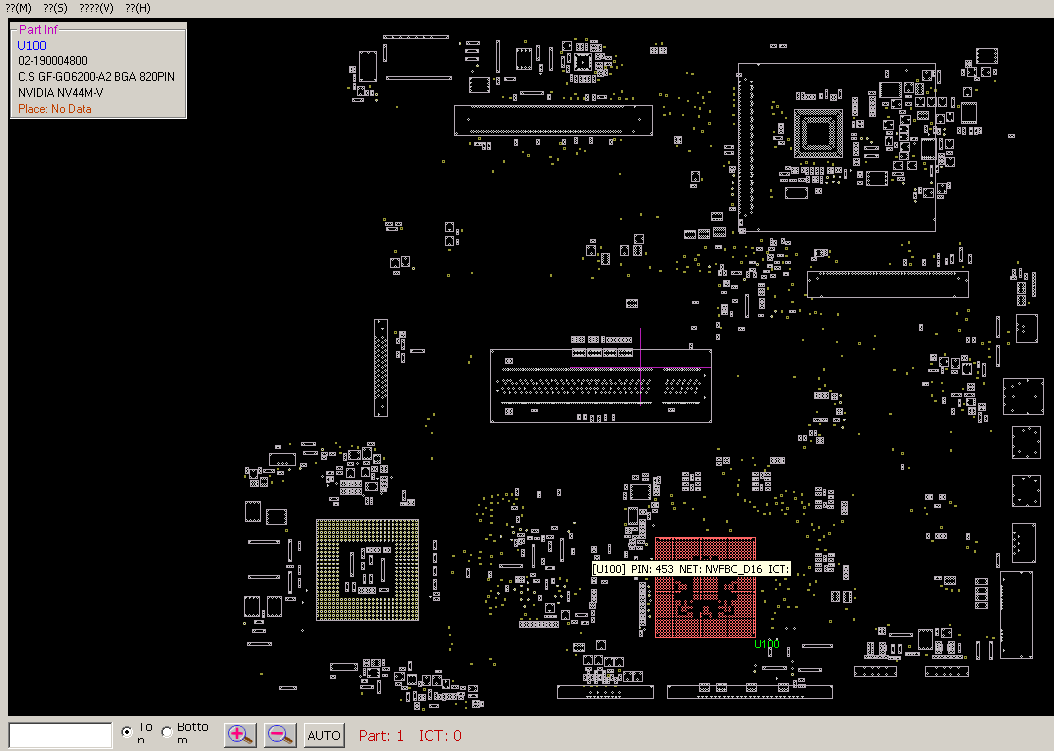

*Board view included. Locate any component, any signal or a component pinout in few seconds! !!! Power Block diagram and Power Flow Chart included !!! Major components CPU :Intel Yonah Thermal Sensor :MAX6657 + MAX6649 Chipset :Intel Alviso / ICH6-M Video: Nvidia NV44M-V or NV43M Clock Generator :ICS954213 Audio Codec :ALC880 Audio Amplifier :TPA0212 KBC(Embeded Controller),SIO :M38857 / ITE8705F LAN Controller :88E8001 Card BUS etc...:R5C841 <Power System> L78L05 F02JK2E LM4040BIM MIC5233BM5 TPS51020 UMC4N TPS51020 MAX8743EEI UMC4N SI4800DY MAX8578EUB MAX1844EEP SI9183DT CM8562 LM358ADR SI4800BDY MIC49150BMM MAX1987 Total Pages :58 File type : PDF Language : English |
---|
