Acer Spin SP513-41N, Motherboard BoardView file and Schematic diagram

Click on picture to enlarge

Price: US $20.00

What's included:

- Schematic Diagrams for MB

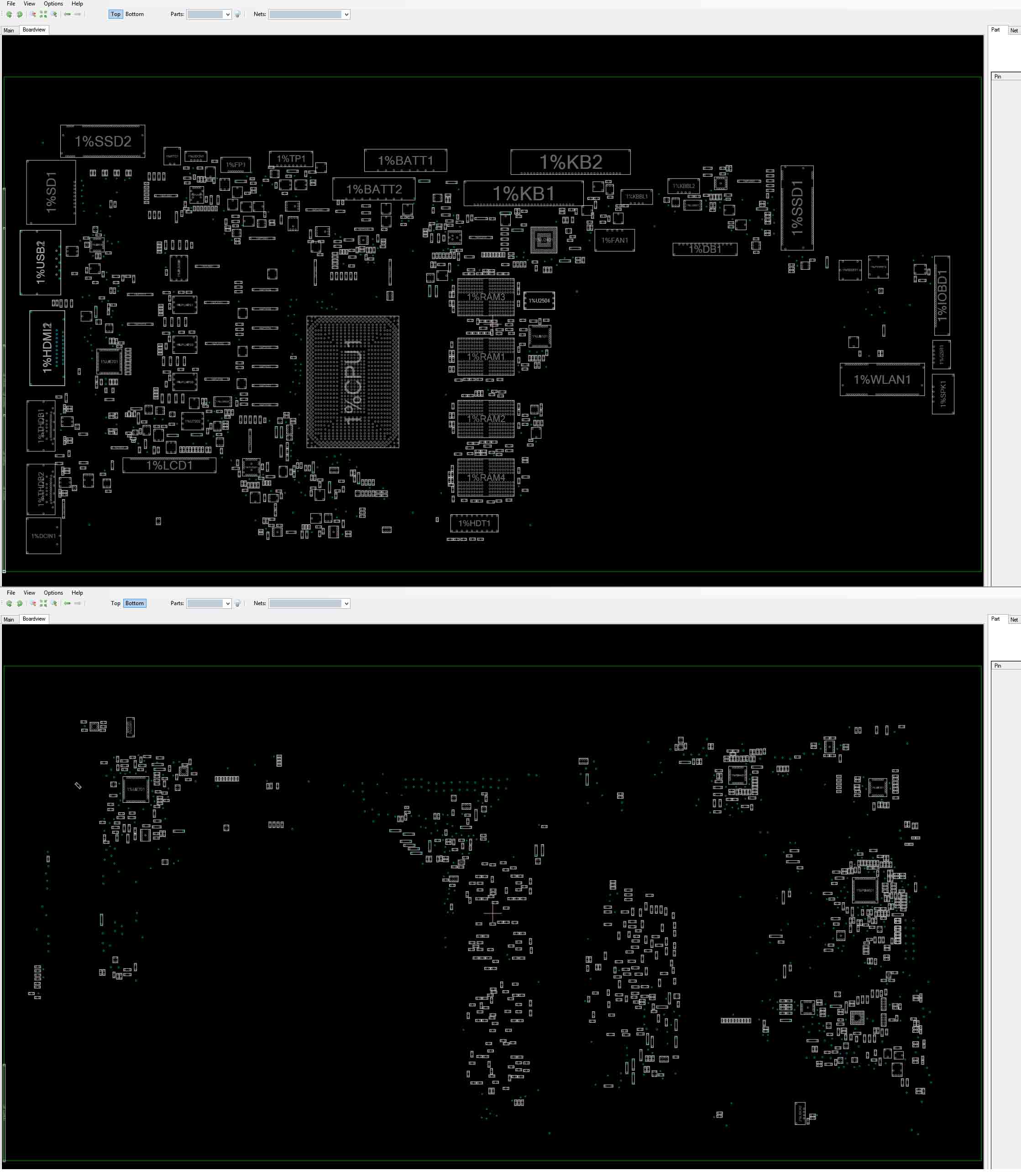

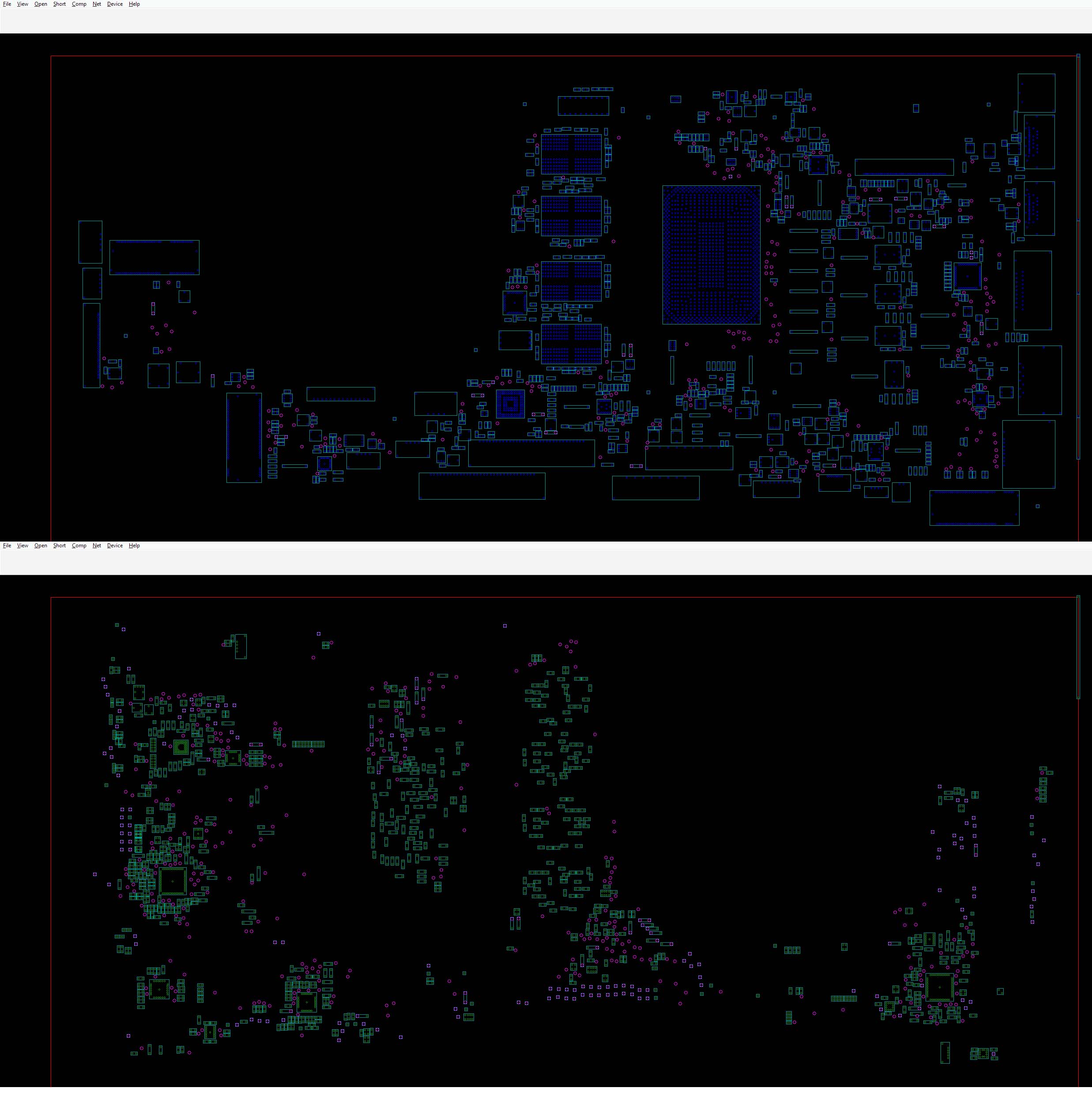

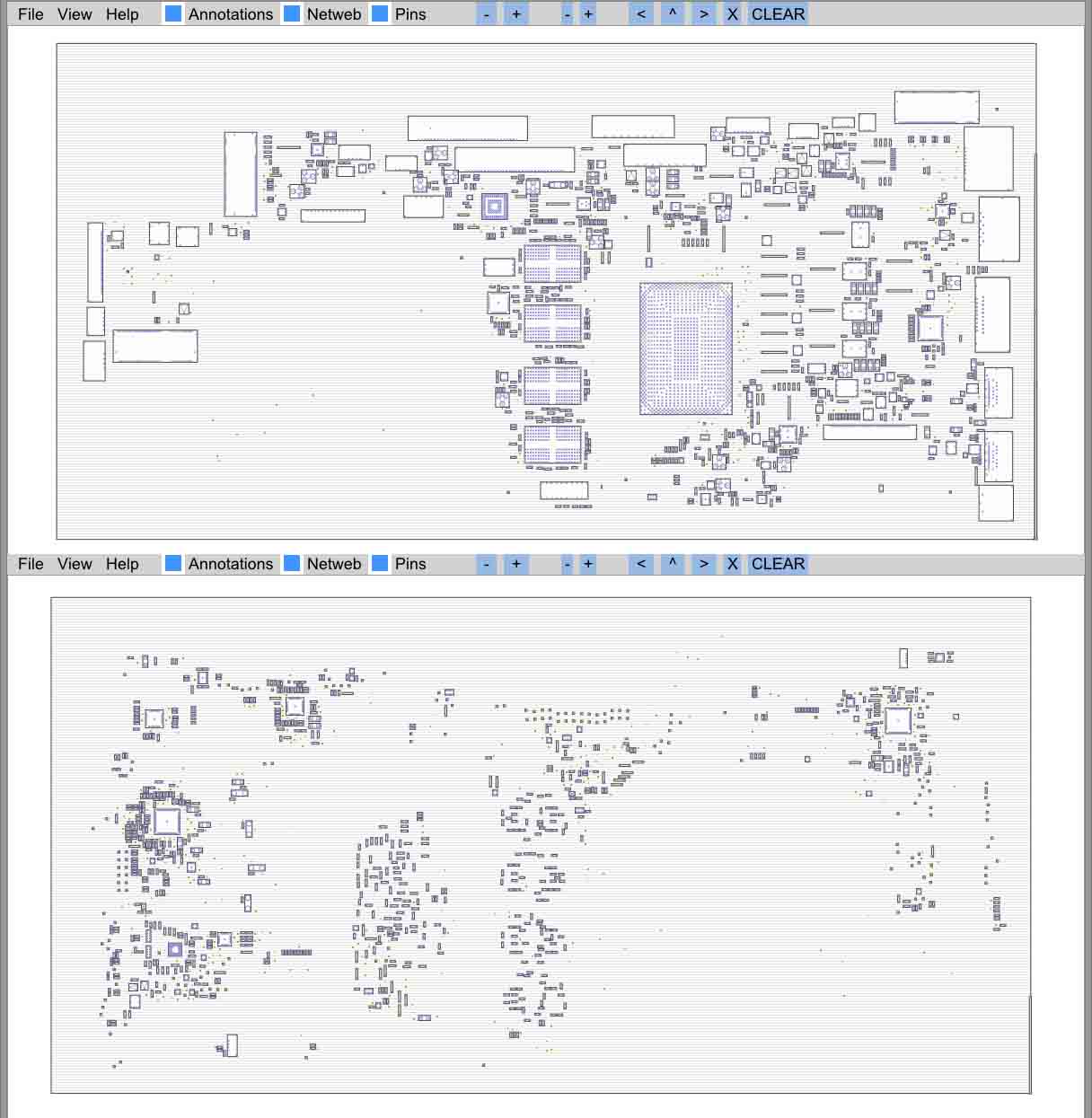

- BoardView file for MB + BoardView software

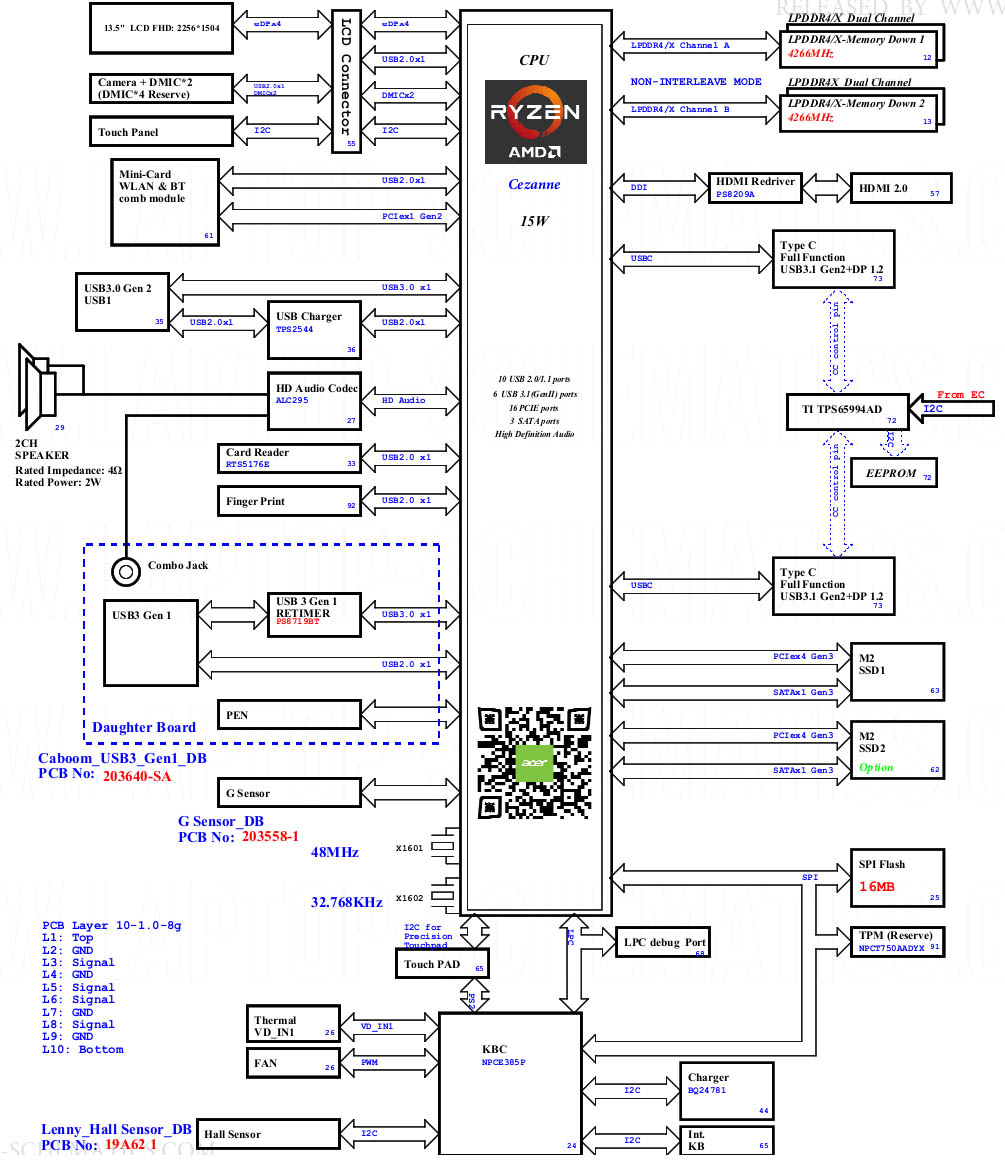

- Power Block Diagram (Power Distribution Diagram)
- Power Sequence Timing Diagram
- SMBus/I2C Block Diagram
- Thermal Block Diagram
- Audio Block Diagram
- Clock Distribution Block Diagram


Major components:

CPU / RAM: AMD Cezanne + LPDDR4/X
GPU : UMA
EC : NPCE385P

Other : TPS2544, ALC295, RTS5176E, PS8719BT, NPCT750AADYX, TPS65994AD, PS8209A,
XM25QU128BHIQT (MX25U12872FM2I02, W25Q128JWSIQ), TPS65992, AOE6932, BQ25710R,
EMB07P03H, SY8288C, G2898KD, SY8288B, G2898KD, G5335DQZ, G2898KD, RT9078,
ISL62776HRTZ, AOZ5516QI, AOZ5038QI, G5416QS1U, SY8386RHC, SY8386RHC, G5416QS1U,



File types -

Schematic Diagram : PDF (Searchable)
BoardView file : .GR
Language : English

Updated: 12-10-2021
